[Tencent Cloud] 기본적인 클라우드 기반 웹 애플리케이션 설계

just in here

Analysis

고객사는 온라인 교육 플랫폼을 운영하는 스타트업으로 , 다양한 분야의 인터넷 강의를 제공하며, 강의 저장 스트리밍을 위한 설계가 필요한 상황입니다. 또한 시험기간에 트래픽이 몰리는 경향이 있으므로 이에 따른 대비와 인터넷 강의 동영상 과제 제출물을 저장하고 관리하는 스토리지 시스템이 요구됩니다.

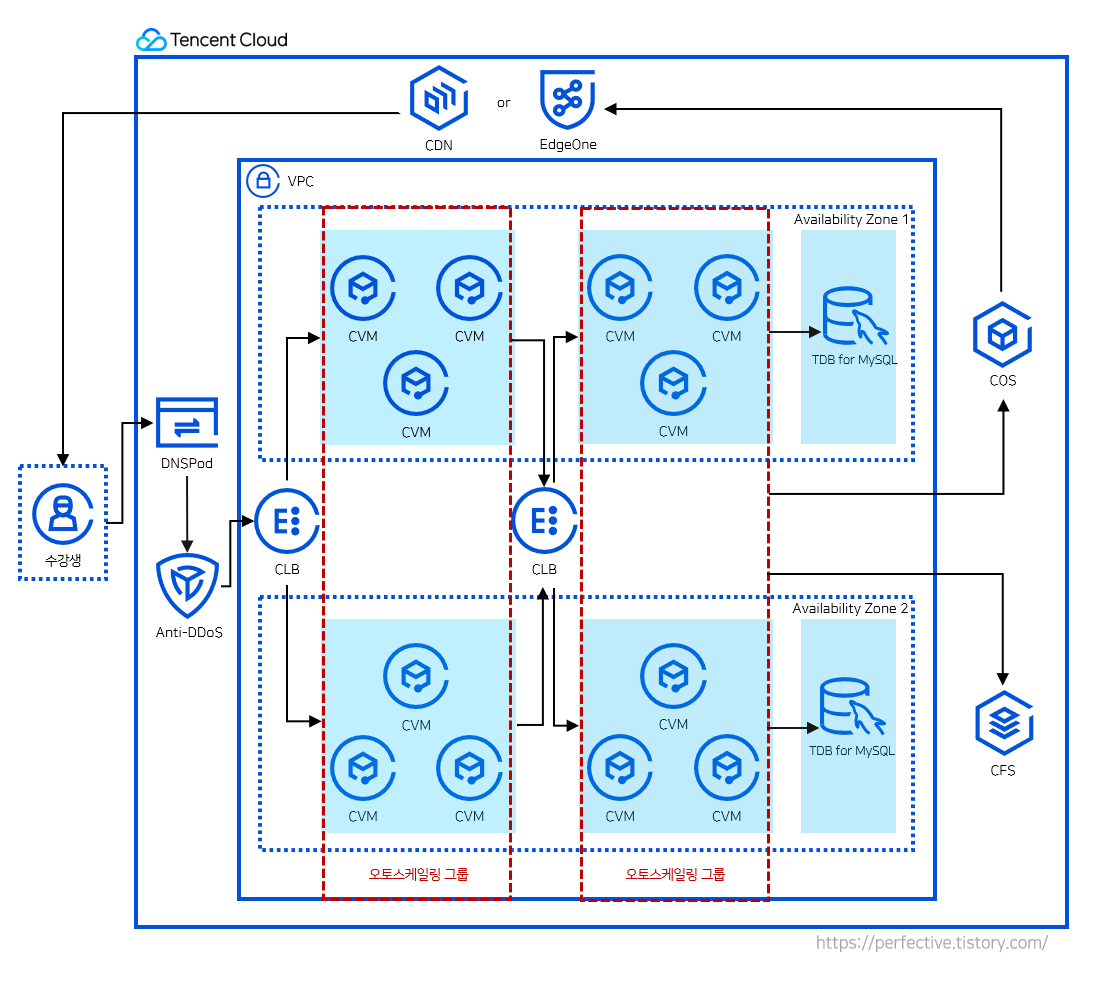

Architecture Blueprint

1) 고객사의 규모에 맞게 서로 다른 두 가용영역에 일반적인 3-tier 아키텍쳐를 채택합니다.
2) 서버의 기능에 따라 Auto-Scaling 그룹을 구성합니다.
3) 수강생의 요청트래픽은 DNSPod의 라우팅을 거쳐 Anti-DDos를 통과하여 클렌징 과정을 거칩니다.
4) 첫 번째 CLB에 의해 분산된 로드는 CVM에 도달하여 static 강의컨텐츠에 대한 요청을 처리하고
두 번째 로드밸런서를 통과하여 WAS 그룹에서 데이터베이스와 통신합니다.
(고객사에서 RDBMS를 선호함에 따라 TencentDB for MySQL를 사용)
5) 수강과정에서 발생하는 수강생의 과제 제출물은 CFS를 통해 관리하고, 생성되는 시스템로그와 파일들은 COS에 저장합니다.
6) 수강생의 COS를 통한 컨텐츠 제공 시 CDN 혹은 EdgeOne를 통해 캐싱하여. 빠르고 안정적인 접근성을 보장합니다.



Overall

본 Tencent cloud 아키텍쳐는 고객사의 비지니스 초기 단계에서부터 장기적인 성장까지 다양한 시나리오를 고려하도록 설계되었습니다. 초기에는 보수적으로 시작하여 시스템과 사용자 기반의 성장에 따라 점진적으로 확장하는 전략을 채택합니다. 이를 통해 비용 효율성을 유지하면서 사용자 경험을 최적화할 수 있습니다.



Products we used

- CVM : https://www.tencentcloud.com/products/cvm

- EdgeOne : https://www.tencentcloud.com/products/teo

- DNSPod : https://www.dnspod.com/

- Anto-DDos : https://www.tencentcloud.com/products/ddos-pro

- CLB : https://www.tencentcloud.com/products/clb

- Auto-Scaling : https://www.tencentcloud.com/products/as

- TencentDB for MySQL : https://www.tencentcloud.com/products/cdb

 - COS : https://www.tencentcloud.com/products/cos

- CFS : https://www.tencentcloud.com/products/cfs
